Что такое РВС и почему монтаж важнее, чем кажется

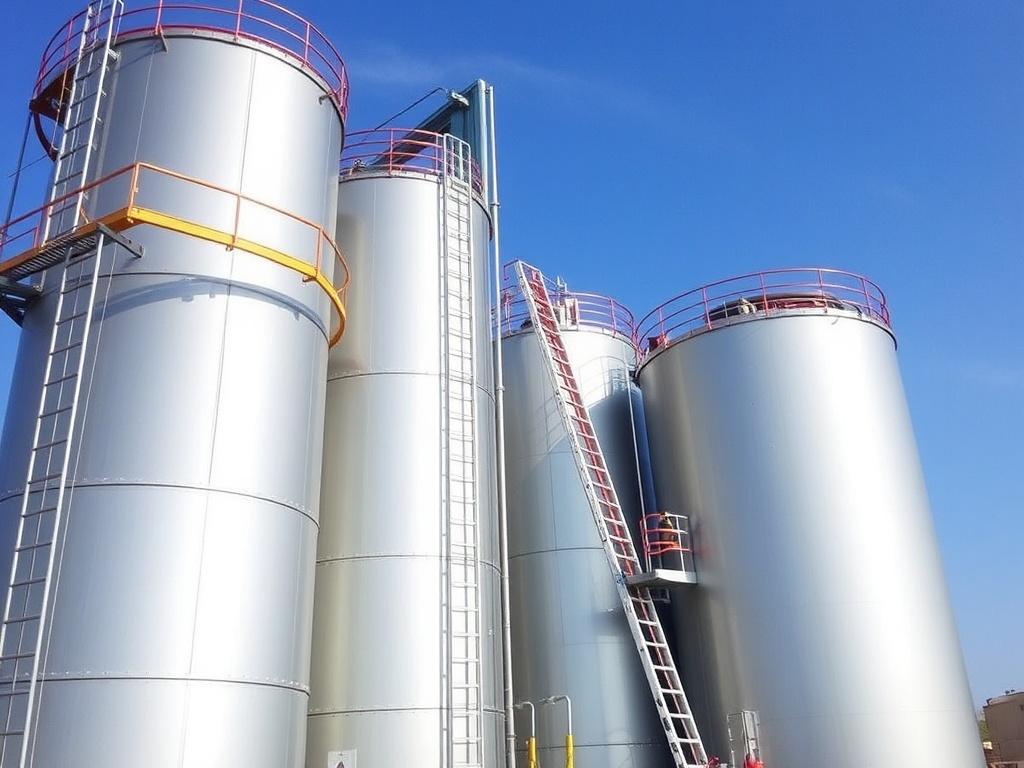

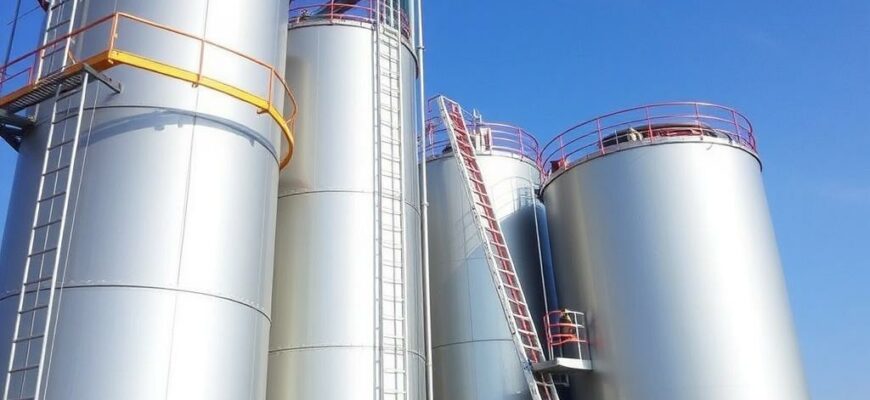

РВС — это вертикальные стальные резервуары, привычные для хранения нефти, топлива, воды и других жидкостей. На вид простая конструкция: днище, цилиндрический корпус и крыша. Но каждый этап монтажа — это целый набор решений, от правильного фундамента до последней сварной шва. Ошибка в ранней стадии оборачивается проблемами: деформациями, подтеканием, ускоренной коррозией. Поэтому монтаж — не просто сборка, а создание надежного сосуда, который прослужит годы и не потребует частых ремонтов. Часто заказчики представляют монтаж как механическую работу. На деле это сочетание геодезии, сварки, логистики и контроля качества. Понимание последовательности и типичных рисков помогает принимать взвешенные решения и экономить время и деньги. На сайте https://mir-steel.ru/services/montazh-rezervuarov/ вы подробнее узнаете о том что такое РВС.
Ключевые этапы монтажных работ
Подготовка площадки и устройство фундамента
Все начинается с площадки. Удаляют растительный слой, выравнивают, выполняют геологические изыскания. Под РВС выбирают тип фундамента в зависимости от нагрузки и грунта: монолитная плита, ленточный фундамент под кольцо днища или свайное поле. Правильное укрепление гарантирует отсутствие осадок и смещений корпуса. На этапе фундамента важно предусмотреть дренаж и отвод поверхностных вод, чтобы база не размывалась. Также закладывают выводы под технологические коммуникации и анкеры для крепления днища. Ошибки при закладке анкерных болтов или неровная опорная поверхность — одна из частых причин последующих дефектов.
Доставка, разгрузка и хранение металлоконструкций
Листы корпуса, секции крыши и элементы оборудования прибывают на площадку большими партиями. Разгрузку проводят краном, расставляют подстилы, маркируют детали. Важно организовать складирование так, чтобы исключить деформацию и коррозию: хранить под навесом, на ровной поверхности, с зазором для вентиляции. Логистика диктует темп: срыв доставок часто тормозит весь монтажный цикл. Планирование маршрутов, заранее согласованные графики поставки и контроль целостности материалов помогают избежать простоев.
Сборка днища и установка корпуса
Сборка начинается с монтажа кольцевого днища или установки центральной плиты. Затем приваривают или болтируют первые кольца корпуса. Последовательность работ зависит от высоты резервуара и используемых технологий: для высоких РВС корпуса монтируют по кругам с временными опорами, для меньших используют подъём с крана по мере сборки. Сварка выполняется по заранее утвержденным швам, с обязательным контролем качества. Каждый шов осматривают визуально, затем проводят неразрушающий контроль на стыках, критичных с точки зрения герметичности. При сборке важно контролировать геометрию: перпендикулярность, радиус и вертикальность корпуса. Малейшая перекоска даст нагрузку на крышу и днище.
Монтаж крыши и технологического оборудования
Крыши бывают конусные, купольные, понтонные или плавающие. Их монтаж требует особой аккуратности, особенно если крыша тяжелая или собирается на высоте. Часто сначала устанавливают внутренние конструкции: опоры для технологических путей, лестницы, понтоны для плавающих крыш. После установки крыши монтируют технологические патрубки, люки, лестницы, переливы, измерительные выводы и системы заземления. Все выводы и фланцы герметизируют и проверяют на соответствие проектной документации.
Изоляция, покрытия и антикоррозионная защита
Для долговечности бака важна защита от коррозии. На металл наносят грунт и финишные покрытия по технологии: предварительная очистка до заданной шероховатости, праймирование и окончательный слой. В некоторых случаях применяют внутренние покрытия для агрессивных сред. Кроме покрытий, используют катодную защиту, дренажные системы и систему контроля за состоянием покрытий в процессе эксплуатации. Неправильная подготовка поверхности перед покраской — частая причина скорого отслоения и коррозии.
Контроль качества, испытания и сдача в эксплуатацию
По завершении сборки проводят комплекс испытаний. Основное — гидростатическое испытание: резервуар заполняют водой на проектный уровень и проверяют герметичность швов, нагрев и деформации. Проводят также NDT-исследования: визуальный осмотр, ультразвуковые контрольные мерки, радиографию при необходимости, капиллярную дефектоскопию. Кроме технических испытаний проверяют инженерные системы: вентиляция, переливы, датчики уровня и сигнализации. Завершает цикл выдача исполнительной документации, актов приемки и инструктаж персонала.
Инструменты, бригады и типовые ресурсы
Ниже таблица с типичным набором ресурсов и примерными сроками для среднего резервуара. Важно помнить: каждый проект индивидуален, цифры ориентировочные.
| Этап | Примерная продолжительность | Ключевые бригады и оборудование |
|---|---|---|
| Подготовка площадки и фундамент | 2–6 недель | Геодезисты, землеройная техника, бетоновозы, бетонщики |
| Доставка и разгрузка | 1–2 недели | Краны, логистическая служба, монтажники |
| Сборка корпуса и днища | 2–8 недель | Сварщики, монтажники, краны, поверочные инструменты |
| Монтаж крыши и оборудования | 1–4 недели | Краны, монтажники, специалисты по кровле |
| Покрытия и защита | 1–3 недели | Пескоструйщики, маляры, инспекторы по защите |
| Испытания и сдача | 1–2 недели | Инспекторы, лаборатория, пусконаладчики |
Кто обычно участвует в проекте
- Проектная организация — отвечает за чертежи и расчёты;
- Геодезическая служба — нивелирует площадку и контролирует осадки;
- Строительная бригада — фундамент и монтаж стен;
- Сварщики и инспекторы сварочных работ;
- Специалисты по антикоррозионной защите и маляры;
- Пусконаладчики и лаборатория для испытаний.
Методы подъема и способы сборки: что выбрать
Подъем и сборка зависят от размера резервуара и условий площадки. Для небольших РВС часто используют монтаж с помощью крана, собирая кольца по мере подъема. Для очень больших применяют поэтапную сборку на временных опорах или подъём с помощью гидравлических домкратов по кольцам. Есть два основных подхода к соединению элементов: сварка и болтовое соединение. Сварка обеспечивает монолитность и меньшую вероятность протечек, но требует контроля качества и квалифицированных сварщиков. Болтовые фланцевые соединения удобны при необходимости демонтажа или на сложных площадках, но требуют контроля прокладок и периодических подтяжек.
Контроль качества и испытания: что обязательно проверить
Контроль начинается с входного контроля материалов: толщина листа, качество покрытия и соответствие марки стали. На стройплощадке важны промежуточные контрольные операции: проверка геометрии, непрерывная проверка сварных швов, тестирование уплотнений. Неразрушающий контроль применяется выборочно и по критичным швам. Гидроиспытания выявляют протечки и деформации, визуальный осмотр после обжатия водой показывает зоны повышенного напряжения. Лабораторные испытания материалов и измерение коррозийных параметров завершают картину качества.
Типичные ошибки и способы их избежать
- Плохо подготовленный фундамент — следствие экономии на геологии. Решение: не экономить на изысканиях;
- Некачественная сварка — результат отсутствия контроля. Решение: сертифицированные сварщики и NDT;
- Неправильное хранение деталей — приводит к деформации. Решение: организовать склад по правилам;
- Отсутствие плана логистики — задержки и простаивание. Решение: координация снабжения и запасные планы;
- Поспешные испытания без подготовки — риски повторного ремонта. Решение: пройти все этапы проверки и устранить замечания до нагрузочных тестов.
Безопасность на объекте
Монтаж РВС связан с работой на высоте, сварочными операциями и подъёмом тяжёлых грузов. Обязательные меры: применение средств индивидуальной защиты, организация безопасных подъёмных операций, наличие противопожарных средств и четкие инструкции для работы в замкнутом пространстве. Регулярные брифинги и контроль соблюдения процедур снижают аварийность.
Когда подрядчик говорит «готово» — что проверить самому
Перед подписанием актов примите монтаж вдумчиво. Проверяйте исполнительную документацию: сварочные журналы, протоколы испытаний, акты скрытых работ, паспорта покрытий. Убедитесь, что устранены все замечания после гидроиспытаний и что есть план обслуживания. Это позволит избежать неприятных сюрпризов в первые месяцы эксплуатации.
Заключение
Монтаж РВС — это совокупность точных операций и последовательных решений. Успех проекта зависит от подготовки площадки, качества материалов, мастерства сварщиков и строгого контроля на каждом этапе. Планирование, прозрачная логистика и внимательное отношение к документам и испытаниям превращают сложную стройку в процесс, который можно предсказать и контролировать. Если соблюдать технологию и не экономить на критичных элементах — фундаменте, сварке и защите от коррозии — резервуар прослужит долго и без лишних затрат.
